Комплект для уплотнения стыков до IP44

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.S44

Система защиты предназначена для увеличения степени защиты кабельной трассы от доступа к опасным частям, попадания внешних твёрдых предметов и/или воды до уровня IP44 по ГОСТ 14254.

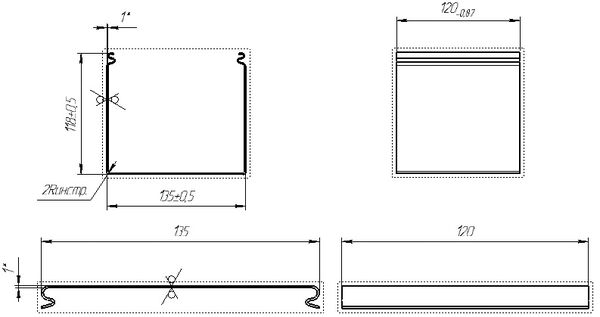

Габаритные и присоединительные размеры:

РАЗМЕРЫ НИЖНИХ И ВЕРХНИХ ПЛАСТИН:
Ширина кабельного лотка, мм Длина пластины, мм Допуск, мм
50 70 ±2,0
100 120
150 170
200 220
300 320 ±3,0
400 420
500 520 ±4,0
600 620
РАЗМЕРЫ БОКОВЫХ ПЛАСТИН:
Высота борта кабельного лотка, мм Длина пластины, мм Допуск, мм
50 50 ±2,0
60 60
65 65
75 75
80 80
100 100
110 110
150 150
200 200

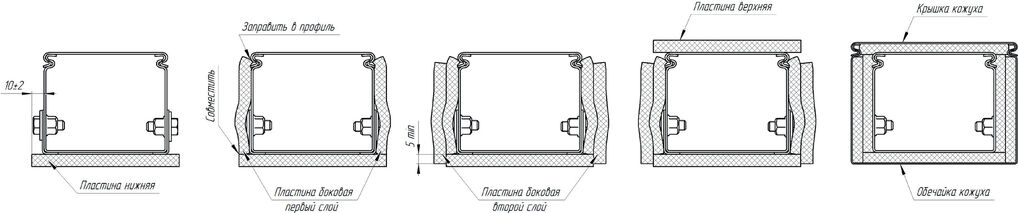

Пример монтажа:

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
