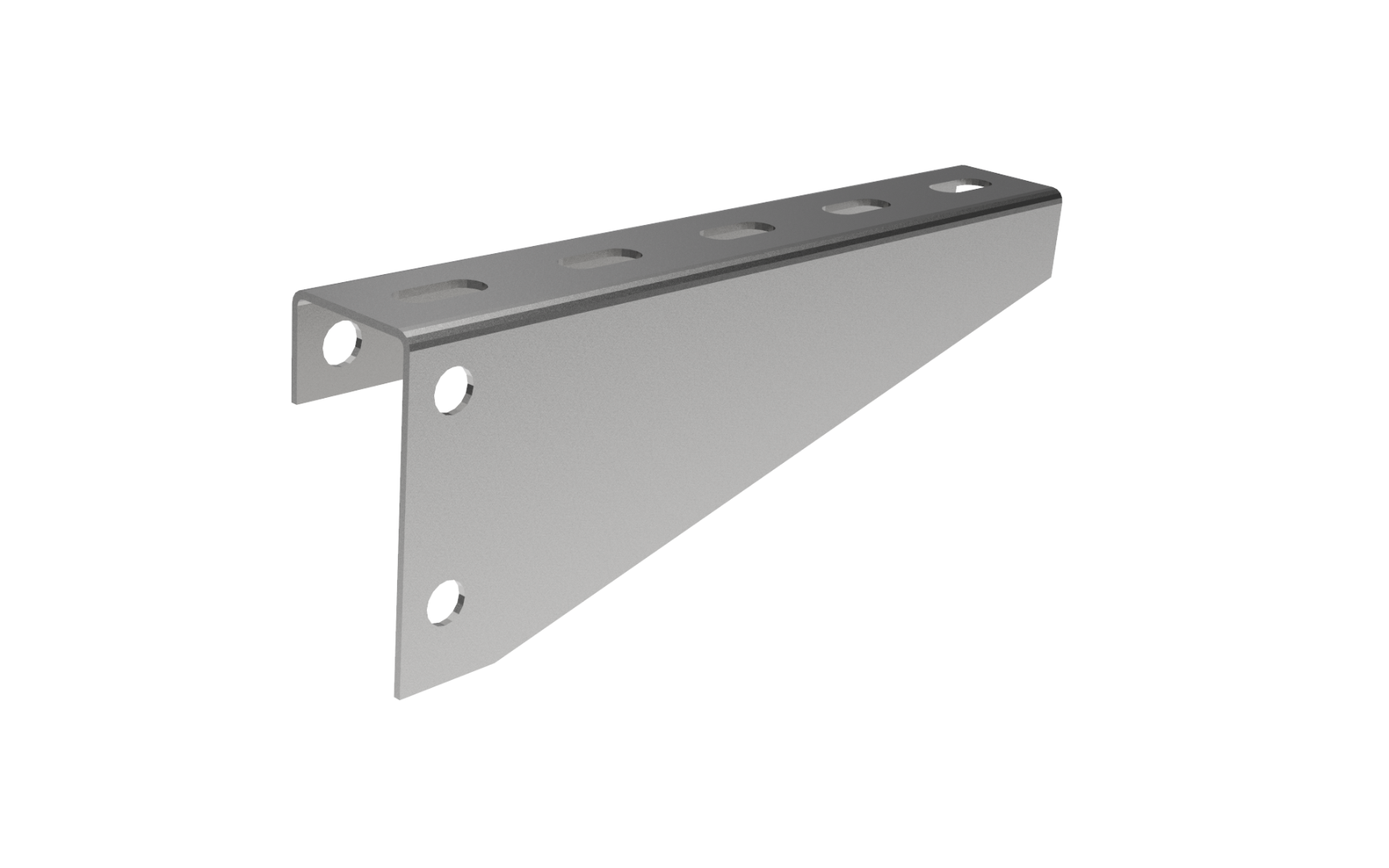

Консоль горизонтальная GK6

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.GK6

Консоль для горизонтальной прокладки кабельной трассы, устанавливается в консоли вертикальные DAMS.VK8, DAMS.VK9 или стойки вертикальные DAMS.NK8 и DAMS.NK9 с помощью 3-х комплектов метизов DAMS.М8. Рекомендуемой областью применения этой консоли являются кабельные трассы шириной до 600 мм.

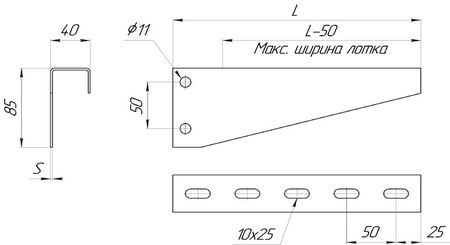

Габаритные и присоединительные размеры:

Длина, мм Толщина материала, мм Нагрузка, кг Вес, кг/ шт. Артикул
100 2,0 310 0,17 DAMS.GK6 100
150 2,0 310 0,27 DAMS.GK6 150
200 2,0 310 0,36 DAMS.GK6 200
250 2,0 300 0,44 DAMS.GK6 250
300 2,0 290 0,53 DAMS.GK6 300
350 2,0 270 0,63 DAMS.GK6 350
350 2,5 290 0,78 DAMS.GK6 2,5-350
450 2,0 240 0,8 DAMS.GK6 450
450 2,5 260 1,0 DAMS.GK6 2,5-450
550 2,0 190 0,97 DAMS.GK6 550
550 2,5 210 1,22 DAMS.GK6 2,5-550
650 2,0 120 1,15 DAMS.GK6 650
650 2,5 140 1,44 DAMS.GK6 2,5-650
Пример крепления:

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
