Консоль вертикальная VK3

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.VK3

В основе конструкции вертикальной консоли DAMS.VK3 используется перфошвеллер DAMS.SHPv1 35х23-2,0. Предназначена для установки горизонтальных консолей DAMS.GK1, DAMS.GK4 или планок DAMS.LP1.

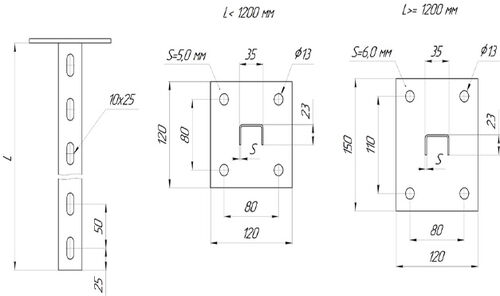

Габаритные и присоединительные размеры:

Размер, мм Нагрузка, кг* Вес, кг/шт. Артикул
400 100 1,00 DAMS.VK3 400
500 90 1,11 DAMS.VK3 500
600 80 1,21 DAMS.VK3 600
800 70 1,43 DAMS.VK3 800
1000 65 1,64 DAMS.VK3 1000
1200 60 1,85 DAMS.VK3 1200
1500 55 2,18 DAMS.VK3 1500
1800 50 2,50 DAMS.VK3 1800
2000 45 2,71 DAMS.VK3 2000
2200 40 2,92 DAMS.VK3 2200

* равномерно распределённая нагрузка на консоль длиной 450 мм.

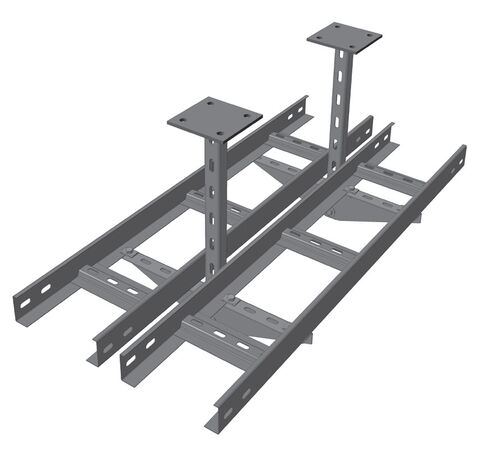

Пример крепления:

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
