Консоль вертикальная VK8 60*50

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.VK8 60*50

В основе конструкции вертикальной консоли DAMS.VK8 60*50 используется перфошвеллер DAMS.SHPv3 60х50. Предназначена для установки консолей горизонтальных DAMS.GK2.

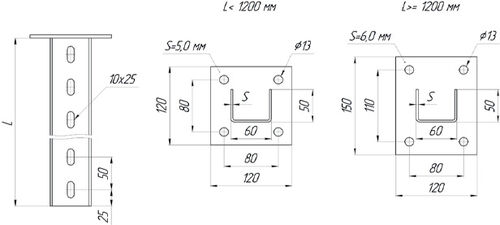

Габаритные и присоединительные размеры:

Размер, мм Толщина, мм Нагрузка, кг* Вес, кг/шт. Артикул
400 2 208 1,52 DAMS.VK8 60*50-400
400 2,5 246 1,75 DAMS.VK8 60*50-2,5-400
400 3,0 295 1,96 DAMS.VK8 60*50-3,0-400
500 2 182 1,76 DAMS.VK8 60*50-500
500 2,5 215 2,04 DAMS.VK8 60*50-2,5-500
500 3,0 257 2,31 DAMS.VK8 60*50-3,0-500
600 2 156 2,00 DAMS.VK8 60*50-600
600 2,5 185 2,34 DAMS.VK8 60*50-2,5-600
600 3,0 221 2,66 DAMS.VK8 60*50-3,0-600
800 2 143 2,48 DAMS.VK8 60*50-800
800 2,5 169 2,93 DAMS.VK8 60*50-2,5-800
800 3,0 203 3,36 DAMS.VK8 60*50-3,0-800
1000 2 130 2,96 DAMS.VK8 60*50-1000
1000 2,5 153 3,51 DAMS.VK8 60*50-2,5-1000
1000 3,0 185 4,06 DAMS.VK8 60*50-3,0-1000
1200 2 117 3,71 DAMS.VK8 60*50-1200
1200 2,5 138 4,38 DAMS.VK8 60*50-2,5-1200
1200 3,0 165 5,03 DAMS.VK8 60*50-3,0-1200
1500 2 104 4,43 DAMS.VK8 60*50-1500
1500 2,5 122 5,27 DAMS.VK8 60*50-2,5-1500
1500 3,0 147 6,08 DAMS.VK8 60*50-3,0-1500
1800 2 98 5,15 DAMS.VK8 60*50-1800
1800 2,5 116 6,15 DAMS.VK8 60*50-2,5-1800
1800 3,0 138 7,12 DAMS.VK8 60*50-3,0-1800
2000 2 91 5,62 DAMS.VK8 60*50-2000
2000 2,5 108 6,74 DAMS.VK8 60*50-2,5-2000
2000 3,0 129 7,82 DAMS.VK8 60*50-3,0-2000
2200 2 85 6,10 DAMS.VK8 60*50-2200
2200 2,5 100 7,33 DAMS.VK8 60*50-2,5-2200
2200 3,0 120 8,52 DAMS.VK8 60*50-3,0-2200
2500 2 78 6,82 DAMS.VK8 60*50-2500
2500 2,5 92 8,21 DAMS.VK8 60*50-2,5-2500
2500 3,0 111 9,56 DAMS.VK8 60*50-3,0-2500
3000 2 65 8,01 DAMS.VK8 60*50-3000
3000 2,5 77 9,68 DAMS.VK8 60*50-2,5-3000
3000 3,0 92 11,31 DAMS.VK8 60*50-3,0-3000

* равномерно распределённая нагрузка на консоль длиной 450 мм.

Пример крепления DAMS.GK2 на DAMS.VK8 60*50:

Размер,мм Толщина, мм Нагрузка, кг* Вес, кг/шт. Артикул
400 2 208 1,52 DAMS.VK8 60*50-400
400 2,5 246 1,75 DAMS.VK8 60*50-2,5-400
400 3,0 295 1,96 DAMS.VK8 60*50-3,0-400
500 2 182 1,76 DAMS.VK8 60*50-500
500 2,5 215 2,04 DAMS.VK8 60*50-2,5-500
500 3,0 257 2,31 DAMS.VK8 60*50-3,0-500
600 2 156 2,00 DAMS.VK8 60*50-600
600 2,5 185 2,34 DAMS.VK8 60*50-2,5-600
600 3,0 221 2,66 DAMS.VK8 60*50-3,0-600
800 2 143 2,48 DAMS.VK8 60*50-800
800 2,5 169 2,93 DAMS.VK8 60*50-2,5-800
800 3,0 203 3,36 DAMS.VK8 60*50-3,0-800
1000 2 130 2,96 DAMS.VK8 60*50-1000
1000 2,5 153 3,51 DAMS.VK8 60*50-2,5-1000
1000 3,0 185 4,06 DAMS.VK8 60*50-3,0-1000
1200 2 117 3,71 DAMS.VK8 60*50-1200
1200 2,5 138 4,38 DAMS.VK8 60*50-2,5-1200
1200 3,0 165 5,03 DAMS.VK8 60*50-3,0-1200
1500 2 104 4,43 DAMS.VK8 60*50-1500
1500 2,5 122 5,27 DAMS.VK8 60*50-2,5-1500
1500 3,0 147 6,08 DAMS.VK8 60*50-3,0-1500
1800 2 98 5,15 DAMS.VK8 60*50-1800
1800 2,5 116 6,15 DAMS.VK8 60*50-2,5-1800
1800 3,0 138 7,12 DAMS.VK8 60*50-3,0-1800
2000 2 91 5,62 DAMS.VK8 60*50-2000
2000 2,5 108 6,74 DAMS.VK8 60*50-2,5-2000
2000 3,0 129 7,82 DAMS.VK8 60*50-3,0-2000
2200 2 85 6,10 DAMS.VK8 60*50-2200
2200 2,5 100 7,33 DAMS.VK8 60*50-2,5-2200
2200 3,0 120 8,52 DAMS.VK8 60*50-3,0-2200
2500 2 78 6,82 DAMS.VK8 60*50-2500
2500 2,5 92 8,21 DAMS.VK8 60*50-2,5-2500
2500 3,0 111 9,56 DAMS.VK8 60*50-3,0-2500
3000 2 65 8,01 DAMS.VK8 60*50-3000
3000 2,5 77 9,68 DAMS.VK8 60*50-2,5-3000
3000 3,0 92 11,31 DAMS.VK8 60*50-3,0-3000

* равномерно распределённая нагрузка на консоль длиной 450 мм.

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
