Консоль вертикальная VK8

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.VK8

В основе конструкции вертикальной консоли DAMS.VK8 используется перфошвеллер DAMS.SHPv3 45х33. Предназначена для установки консолей горизонтальных DAMS.GK6. Допускается установка DAMS.GK1, DAMS.GK4 или планок DAMS.LP1.

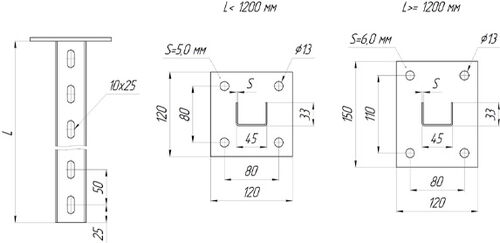

Габаритные и присоединительные размеры:

Размер, мм Толщина, мм Нагрузка, кг* Вес, кг/шт. Артикул
400 2 160 1,1 DAMS.VK8 400
400 2,5 189 1,21 DAMS.VK8 2,5-400
400 3,0 227 1,45 DAMS.VK8 3,0-400
500 2 140 1,24 DAMS.VK8 500
500 2,5 165 1,38 DAMS.VK8 2,5-500
500 3,0 198 1,66 DAMS.VK8 3,0-500
600 2 120 1,37 DAMS.VK8 600
600 2,5 142 1,55 DAMS.VK8 2,5-600
600 3,0 170 1,86 DAMS.VK8 3,0-600
800 2 110 1,63 DAMS.VK8 800
800 2,5 130 1,88 DAMS.VK8 2,5-800
800 3,0 156 2,26 DAMS.VK8 3,0-800
1000 2 100 1,89 DAMS.VK8 1000
1000 2,5 118 2,21 DAMS.VK8 2,5-1000
1000 3,0 142 2,65 DAMS.VK8 3,0-1000
1200 2 90 2,15 DAMS.VK8 1200
1200 2,5 106 2,55 DAMS.VK8 2,5-1200
1200 3,0 127 3,06 DAMS.VK8 3,0-1200
1500 2 80 2,83 DAMS.VK8 1500
1500 2,5 94 3,23 DAMS.VK8 2,5-1500
1500 3,0 113 3,88 DAMS.VK8 3,0-1500
1800 2 75 3,22 DAMS.VK8 1800
1800 2,5 89 3,83 DAMS.VK8 2,5-1800
1800 3,0 106 4,60 DAMS.VK8 3,0-1800
2000 2 70 3,48 DAMS.VK8 2000
2000 2,5 83 4,16 DAMS.VK8 2,5-2000
2000 3,0 99 4,99 DAMS.VK8 3,0-2000
2200 2 65 3,74 DAMS.VK8 2200
2200 2,5 77 4,5 DAMS.VK8 2,5-2200
2200 3,0 92 5,40 DAMS.VK8 3,0-2200
2500 2 60 4,43 DAMS.VK8 2500
2500 2,5 71 4,78 DAMS.VK8 2,5-2500
2500 3,0 85 5,74 DAMS.VK8 3,0-2500
3000 2 50 4,81 DAMS.VK8 3000
3000 2,5 59 5,83 DAMS.VK8 2,5-3000
3000 3,0 71 7,00 DAMS.VK8 3,0-3000

* равномерно распределённая нагрузка на консоль длиной 450 мм.

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
