Консоль вертикальная VK9 80*40

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.VK9 80*40

В основе конструкции вертикальной консоли DAMS.VK9 80*40 используется сдвоенный перфошвеллер DAMS.SHPv3 80*40-2,0, что позволяет устанавливать горизонтальные консоли DAMS.GK2t с двух сторон..

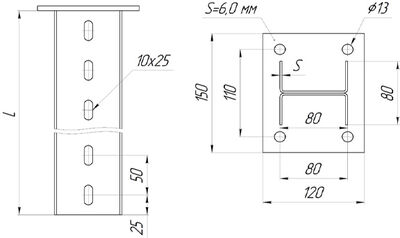

Габаритные и присоединительные размеры:

Размер, мм Толщина, мм Нагрузка, кг* Вес, кг/шт. Артикул
400 2 496 2,75 DAMS.VK9 80*40-400
400 2,5 595 3,21 DAMS.VK9 80*40-2,5-400
400 3 702 3,63 DAMS.VK9 80*40-3,0-400
500 2 464 3,23 DAMS.VK9 80*40-500
500 2,5 557 3,79 DAMS.VK9 80*40-2,5-500
500 3 658 4,33 DAMS.VK9 80*40-3,0-500
600 2 432 3,71 DAMS.VK9 80*40-600
600 2,5 518 4,39 DAMS.VK9 80*40-2,5-600
600 3 611 5,03 DAMS.VK9 80*40-3,0-600
800 2 384 4,67 DAMS.VK9 80*40-800
800 2,5 461 5,57 DAMS.VK9 80*40-2,5-800
800 3 544 6,43 DAMS.VK9 80*40-3,0-800
1000 2 352 5,63 DAMS.VK9 80*40-1000
1000 2,5 422 6,73 DAMS.VK9 80*40-2,5-1000
1000 3 499 7,83 DAMS.VK9 80*40-3,0-1000
1200 2 320 6,57 DAMS.VK9 80*40-1200
1200 2,5 384 7,91 DAMS.VK9 80*40-2,5-1200
1200 3 453 9,21 DAMS.VK9 80*40-3,0-1200
1500 2 304 8,01 DAMS.VK9 80*40-1500
1500 2,5 365 9,69 DAMS.VK9 80*40-2,5-1500
1500 3 430 11,31 DAMS.VK9 80*40-3,0-1500
1800 2 272 9,45 DAMS.VK9 80*40-1800
1800 2,5 326 11,45 DAMS.VK9 80*40-2,5-1800
1800 3 386 13,39 DAMS.VK9 80*40-3,0-1800
2000 2 240 10,39 DAMS.VK9 80*40-2000
2000 2,5 288 12,63 DAMS.VK9 80*40-2,5-2000
2000 3 339 14,79 DAMS.VK9 80*40-3,0-2000
2200 2 208 11,35 DAMS.VK9 80*40-2200
2200 2,5 250 13,81 DAMS.VK9 80*40-2,5-2200
2200 3 294 16,19 DAMS.VK9 80*40-3,0-2200
2500 2 160 12,79 DAMS.VK9 80*40-2500
2500 2,5 192 15,57 DAMS.VK9 80*40-2,5-2500
2500 3 227 18,27 DAMS.VK9 80*40-3,0-2500
3000 2 160 15,17 DAMS.VK9  80*40-3000
3000 2,5 192 18,51 DAMS.VK9 80*40-2,5-3000
3000 3 227 21,77 DAMS.VK9 80*40-3,0-3000

* равномерно распределённая нагрузка на консоль длиной 450 мм. При двусторонней установке консолей применяется коэффициент 1,8.

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
