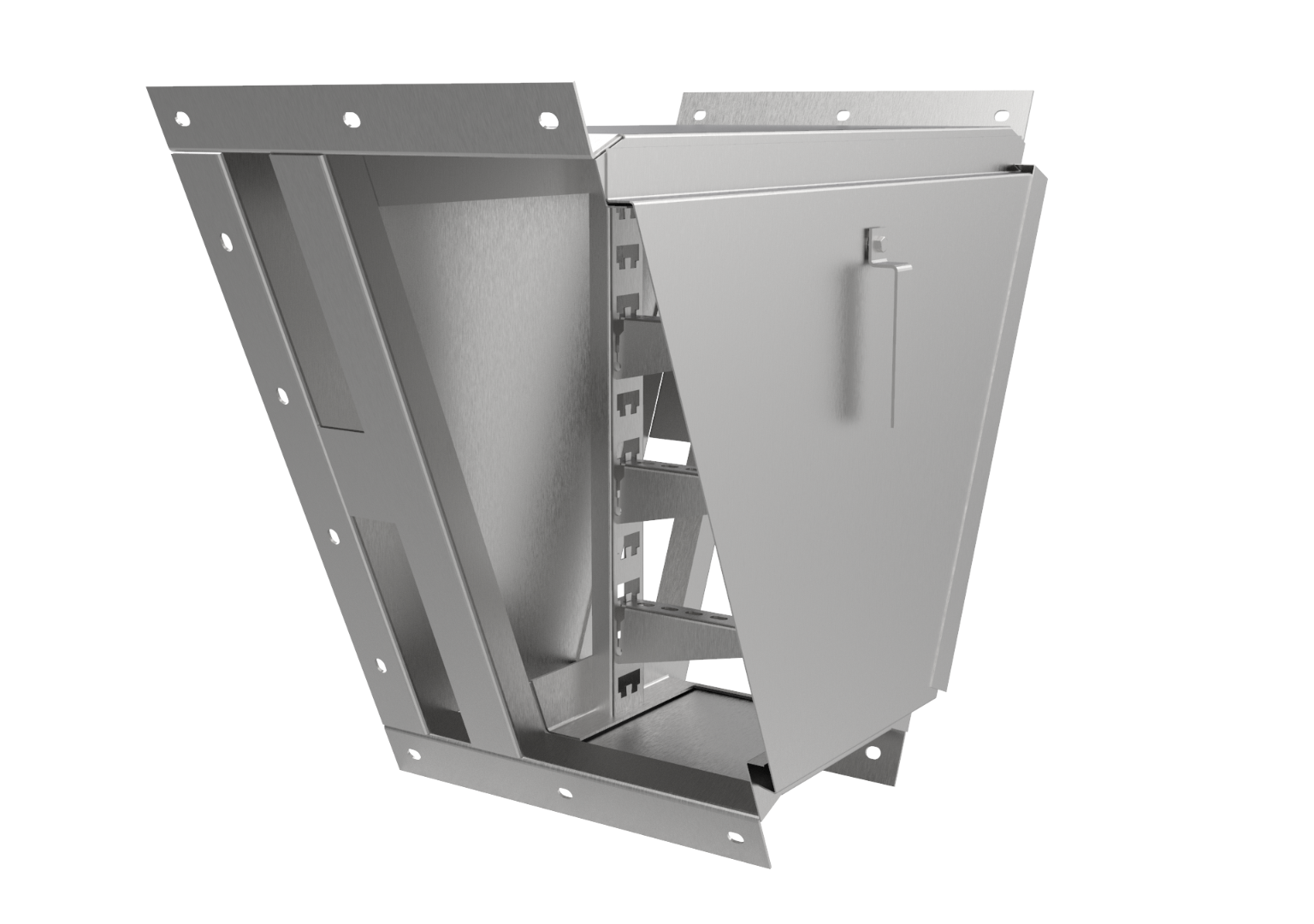

Короб блочный угловой спуск вертикальный

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.KKB-UN

Короба спуск угловой вертикальный применяются для организации спуска кабельной трассы вниз под заданным углом.

Короба кабельные блочные используются при прокладке силовых кабелей и при совместной прокладке силовых и контрольных кабелей по площадкам обслуживания, фермам, колоннам и стенам под перекрытиями внутри зданий и сооружений, а также на открытом воздухе на специальных, технологических эстакадах и прочих опорных конструкциях.

Прокладка кабеля производится по кабельным полкам и дну коробов. Также, допускается на кабельные полки устанавливать металлические лотки (в том числе, со сплошным дном, неперфорированные).

Тип короба Размеры, мм* Кол-во
стоек,
шт**		 Кол-во
полок на
стойке,
шт		 Тип
полки **		 Допустимая нагрузка, Н Масса,
не
более,
кг
Н,
мм		 В,
мм		 L,
мм		 вне здания
при l=6м***		 внутри
здания при
l=6***		 внутри
здания при
l= 3м***
DAMS.KKB-UN-0,65/0,4 650 400 970 1 3 DAMS.K1161 650 800 1000 50
DAMS.KKB-UN-0,65/0,6 650 600 970 1 3 DAMS.K1163 960 1200 1300 60
DAMS.KKB-UN-0,95/0,6 950 600 1200 1 5 DAMS.K1163 1440 1600 2200 80
DAMS.KKB-UV-0,65/0,4 65 400 970 1 3 DAMS.K1161 650 800 1000 50
DAMS.KKB-UV-0,65/0,6 650 600 970 1 3 DAMS.K1163 960 1200 1300 60
DAMS.KKB-UV-0,95/0,6 950 600 1200 1 5 DAMS.K1163 1440 1600 2200 85

* Возможно исполнение коробов с другими размерами.
** Стойки и полки по ТУ 34-1496-85.
*** l – расстояние между опорами.

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
