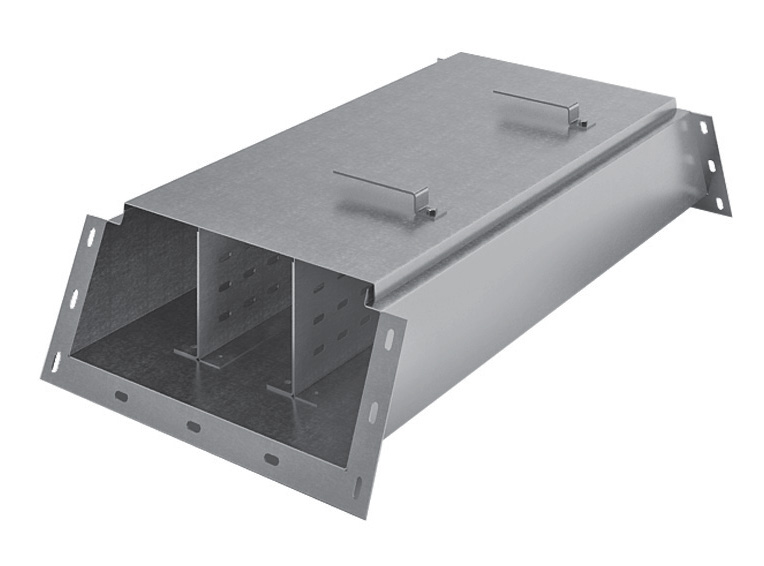

Короб блочный угловой подъем вертикальный плоский трёхканальный

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.KKB-ZUVP

Короба блочные угловой подъем вертикальный плоский трёхканальный применяются для организации подъёма кабельной трассы вверх под заданным углом.

Трёхканальные плоские короба оснащаются несъёмными перегородками, разделяющими внутреннее пространство короба на три равных по площади канала. Перегородки имеют продольную перфорацию, для возможности дополнительного крепления кабеля.

Тип короба Размеры, мм* Допустимая нагрузка, Н Масса,
не более,
кг
Н,
мм		 В,
мм		 L,
мм		 вне здания
при
l=6м**
 внутри
здания при
l=6**		 внутри
здания при
l= 3м**
DAMS.KKB-ZUVP-0,2/0,5 200 500 1000 45 60 100 30

* Возможно исполнение коробов с другими размерами.
** Стойки и полки по ТУ 34-1496-85.
*** l – расстояние между опорами.

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
