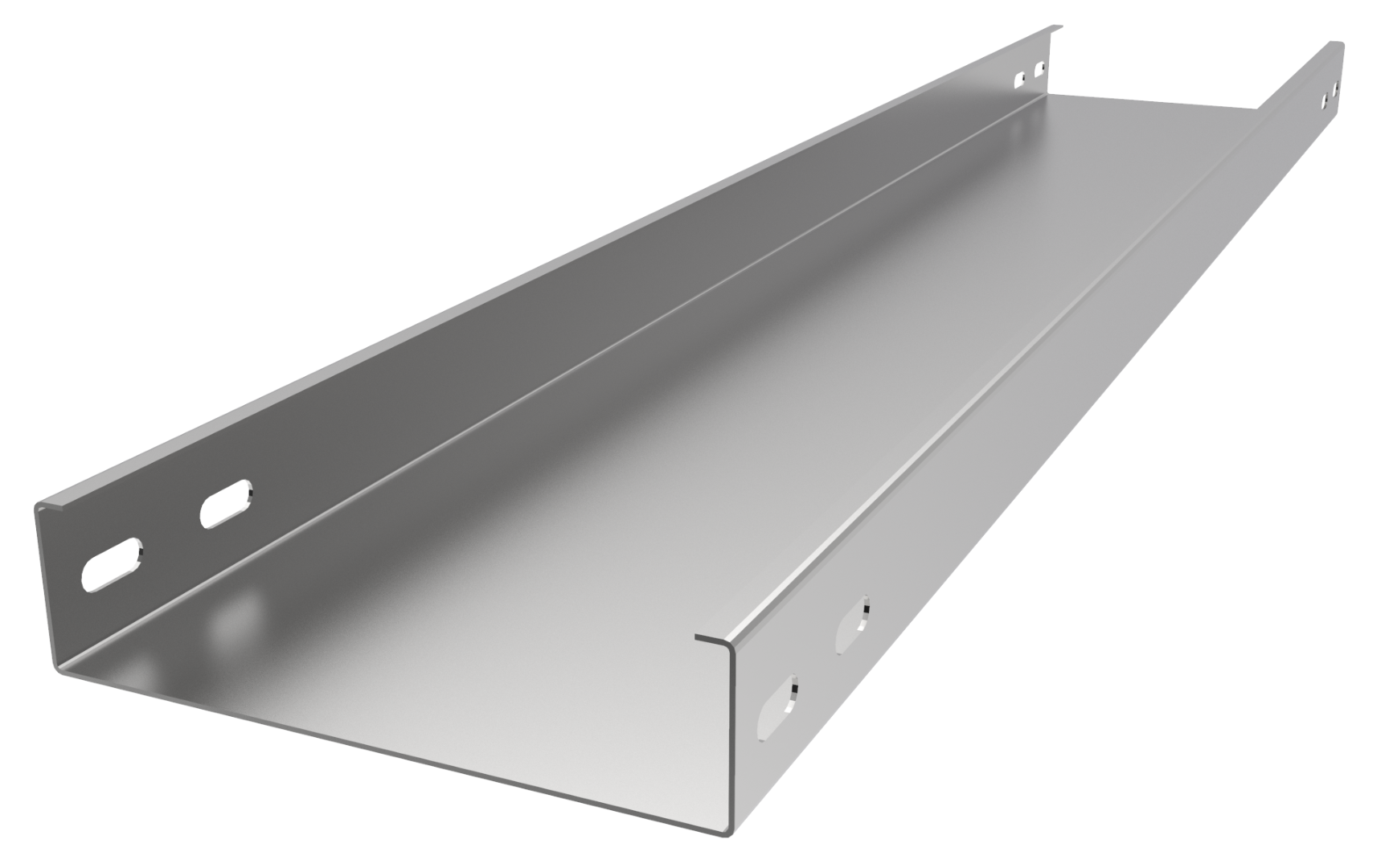

Лоток листовой глухой монтажный

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.ML

Прямые секции металлических кабельных лотков или кабельных коробов, предназначены для укладки проводов и кабелей в прямолинейные кабельные трассы. Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.

Дополнительно кабельные лотки могут комплектоваться крышками. Крышки монтажные не имеют замкового крепления и держатся на лотках за счёт собственного веса и за счёт пружинящих свойств бортов лотка.

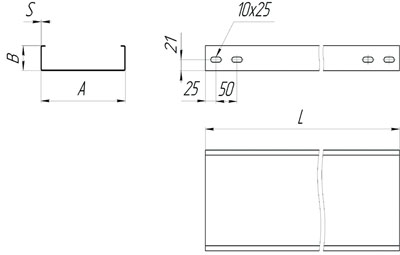

Габаритные и присоединительные размеры:

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.

Испытания по ГОСТ Р 52868 п. 10.3.3.

Длина концевого пролёта 0,4-0,6 от длины основного пролёта.

Расстояние от места стыка секций в концевом пролёте до опоры 0,2-0,25 от длины пролёта.

Продольный прогиб не более 1/100 от длины основного пролёта.

Поперечный прогиб не более 1/20 от длины основного пролёта.

Коэффициент запаса прочности не менее 1,7 от заявленной безопасной рабочей нагрузки.

Для обеспечения указанной безопасной рабочей нагрузки для лотков шириной более 400 мм и высотой более 100 мм для соединения при- менять соединитель DAMS.BLS.
