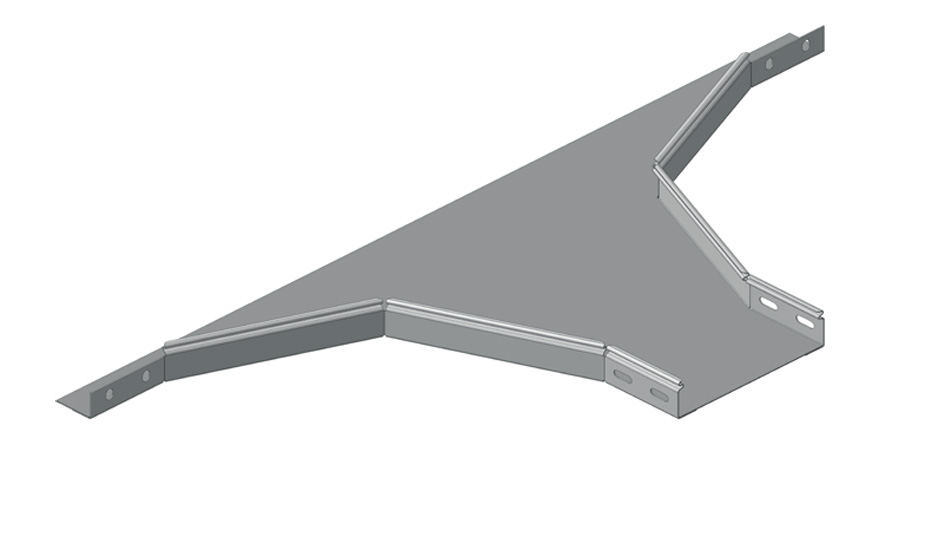

Отвод листового лотка замковый

Отводы листовых лотков замковые применяются для организации т-образного отвода кабельной трассы в горизонтальной плоскости.

В фасонных секциях номинальной толщиной 1,5 мм толщина дна 1,2 мм. Для крепления секции к борту лотка дополнительно требуется 4-е комплекта метизов КБст 8х16. Так же, для крепления секции к борту лотка, может потребоваться выполнение дополнительных отверстий диаметром 9 мм в борту лотка, по месту.

Дополнительно кабельные лотки могут комплектоваться крышками. Крепление крышки осуществляется за счет специального замкового соединения, что обеспечивает надежное крепление крышки без использования дополнительных элементов.

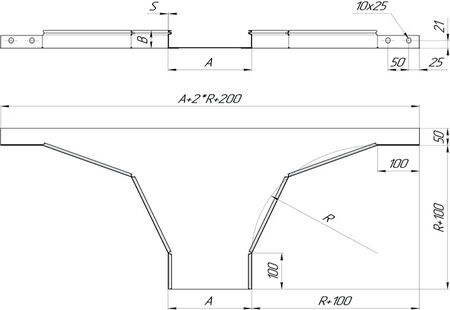

Габаритные и присоединительные размеры:

Виды исполнений:

• «SS» – нержавеющая сталь 304.
• «SS316» – нержавеющая сталь 316.
• «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
• «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
• «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
• «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.

Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
