Подъём листового лотка замковый

Подъемы листовых лотков замковые применяются для организации подъёма кабельной трассы вверх под заданным углом.

Дополнительно кабельные лотки могут комплектоваться крышками. Крепление крышки осуществляется за счет специального замкового соединения, что обеспечивает надежное крепление крышки без использования дополнительных элементов.

Габаритные и присоединительные размеры:

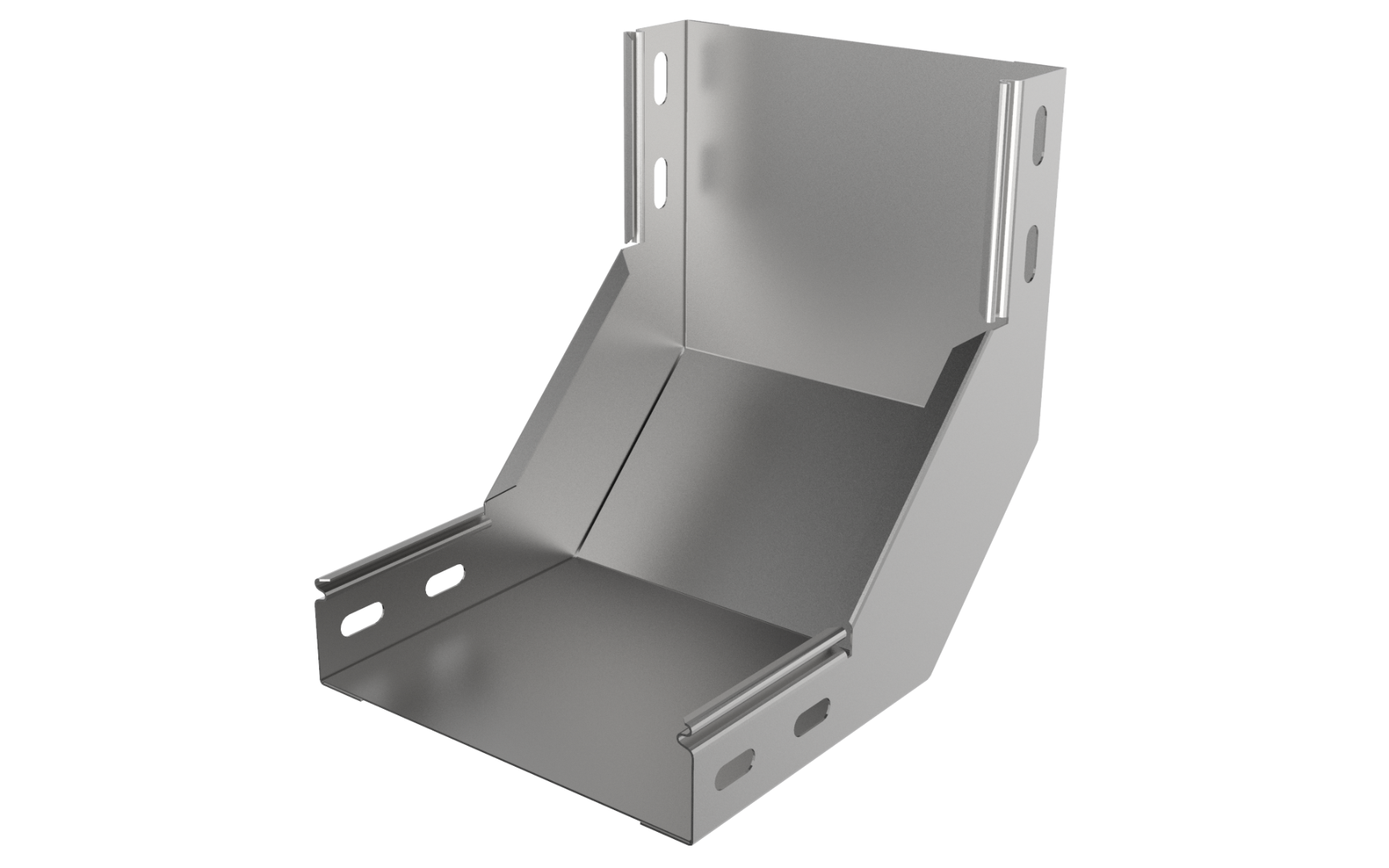

Угол 90°, радиус 100 мм:

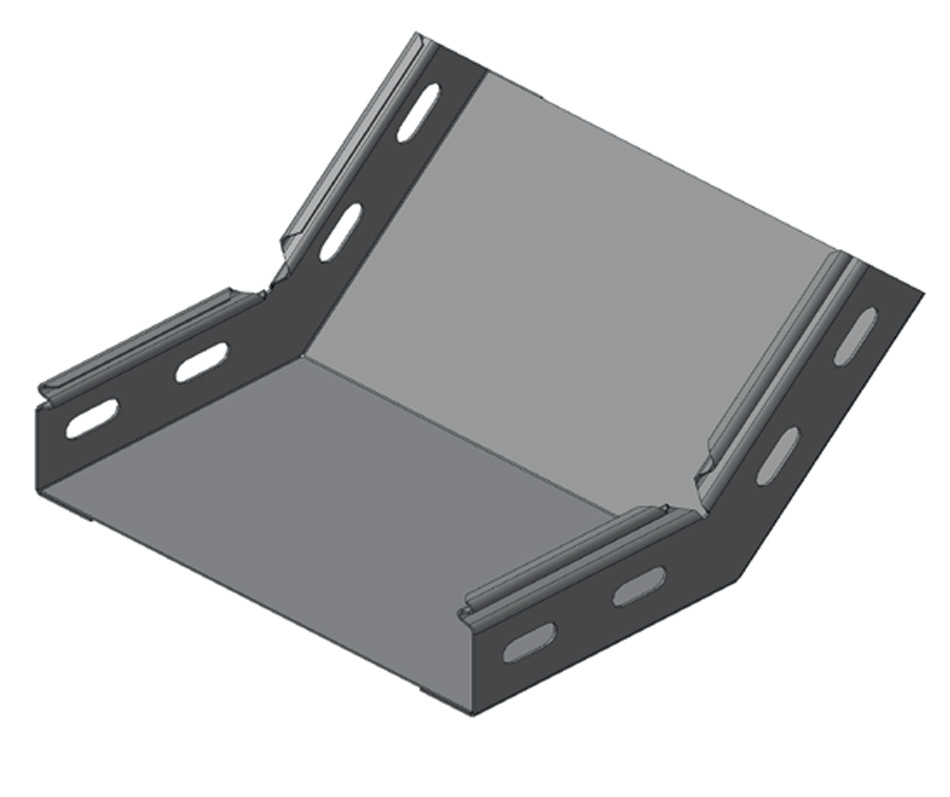

Угол 45°, радиус 0 мм:

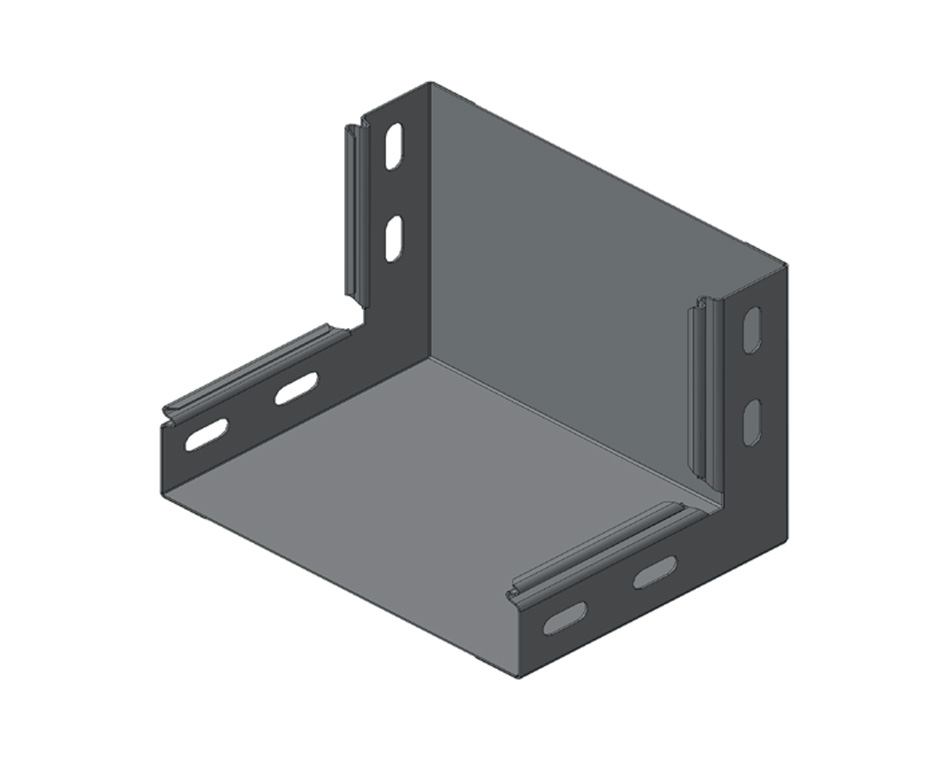

Угол 90°, радиус 0 мм:

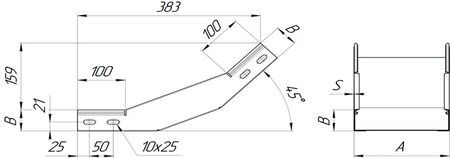

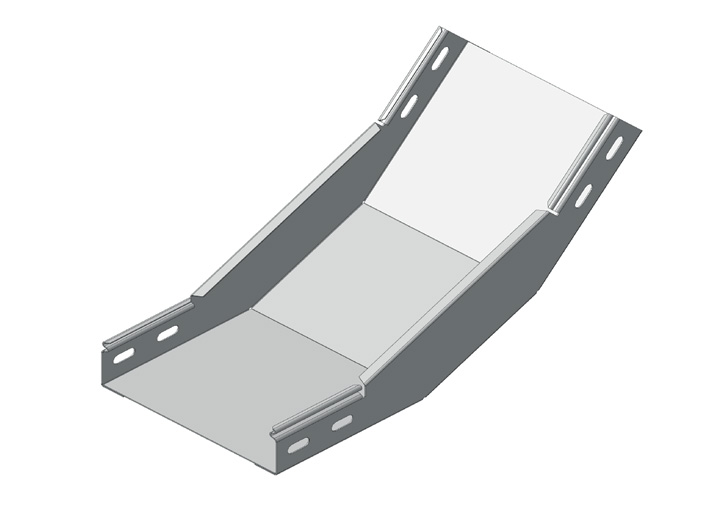

Угол 45°, радиус 300 мм:

Виды исполнений:

• «SS» – нержавеющая сталь 304.
• «SS316» – нержавеющая сталь 316.
• «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
• «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
• «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
• «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.

Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
