Стойка вертикальная NK9 80*40

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

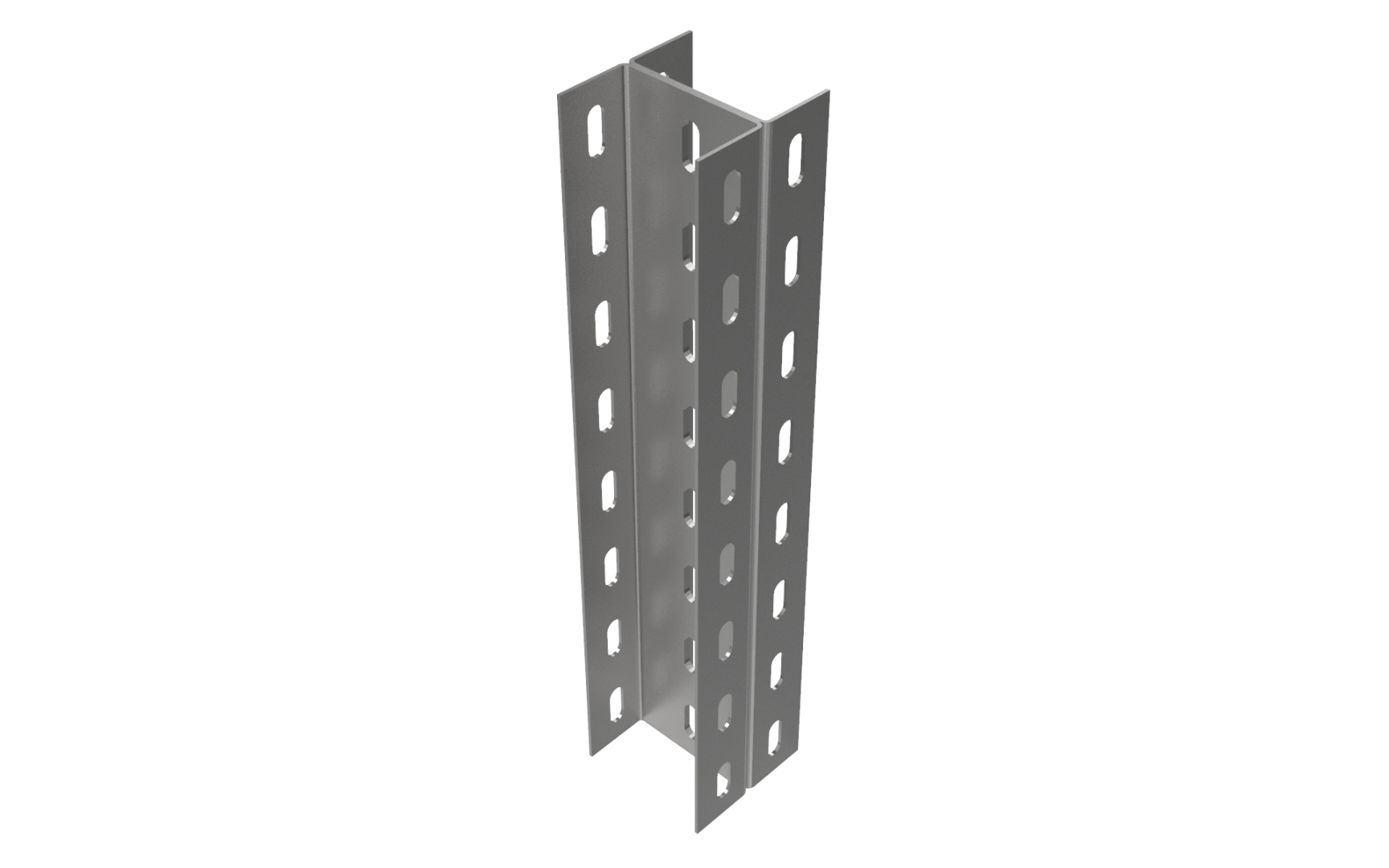

DAMS.NK9 80*40

В основе конструкции вертикальной консоли DAMS.NK9 80*40 используется сдвоенный перфошвеллер DAMS.SHPv3 80*40, что позволяет устанавливать горизонтальные консоли DAMS.GK2t с двух сторон.

Стойки DAMS.NK9 80*40 крепятся к горизонтальным поверхностям (потолкам) при помощи DAMS.VO9 80*40; вертикальным поверхностям (стенам) при помощи анкеров либо к металлоконструкциям при помощи DAMS.KS8 или DAMS.GKKU4.

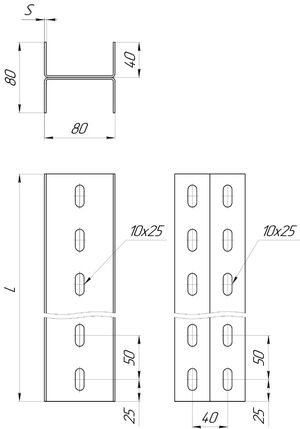

Габаритные и присоединительные размеры:

Размер, мм Толщина, мм Нагрузка, кг* Вес, кг/шт. Артикул
400 2 496 1,9 DAMS.NK9 80*40-400
400 2,5 595 2,36 DAMS.NK9 80*40-2,5-400
400 3 702 2,84 DAMS.NK9 80*40-3,0-400
500 2 464 2,38 DAMS.NK9 80*40-500
500 2,5 557 2,94 DAMS.NK9 80*40-2,5-500
500 3 658 3,56 DAMS.NK9 80*40-3,0-500
600 2 432 2,86 DAMS.NK9 80*40-600
600 2,5 518 3,54 DAMS.NK9 80*40-2,5-600
600 3 611 4,26 DAMS.NK9 80*40-3,0-600
800 2 384 3,82 DAMS.NK9 80*40-800
800 2,5 461 4,72 DAMS.NK9 80*40-2,5-800
800 3 544 5,68 DAMS.NK9 80*40-3,0-800
1000 2 352 4,78 DAMS.NK9 80*40-1000
1000 2,5 422 5,88 DAMS.NK9 80*40-2,5-1000
1000 3 499 7,12 DAMS.NK9 80*40-3,0-1000
1200 2 320 5,72 DAMS.NK9 80*40-1200
1200 2,5 384 7,06 DAMS.NK9 80*40-2,5-1200
1200 3 453 8,54 DAMS.NK9 80*40-3,0-1200
1500 2 304 7,16 DAMS.NK9 80*40-1500
1500 2,5 365 8,84 DAMS.NK9 80*40-2,5-1500
1500 3 430 10,66 DAMS.NK9 80*40-3,0-1500
1800 2 272 8,6 DAMS.NK9 80*40-1800
1800 2,5 326 10,6 DAMS.NK9 80*40-2,5-1800
1800 3 386 12,8 DAMS.NK9 80*40-3,0-1800
2000 2 240 9,54 DAMS.NK9 80*40-2000
2000 2,5 288 11,78 DAMS.NK9 80*40-2,5-2000
2000 3 339 14,22 DAMS.NK9 80*40-3,0-2000
2200 2 208 10,5 DAMS.NK9 80*40-2200
2200 2,5 250 12,96 DAMS.NK9 80*40-2,5-2200
2200 3 294 15,64 DAMS.NK9 80*40-3,0-2200
2500 2 160 11,94 DAMS.NK9 80*40-2500
2500 2,5 192 14,72 DAMS.NK9 80*40-2,5-2500
2500 3 227 17,78 DAMS.NK9 80*40-3,0-2500
3000 2 160 14,32 DAMS.NK9 80*40-3000
3000 2,5 192 17,66 DAMS.NK9 80*40-2,5-3000
3000 3 227 21,34 DAMS.NK9 80*40-3,0-3000

* равномерно распределённая нагрузка на консоль длиной 450 мм.
При двусторонней установке консолей применяется коэффициент 1,8.

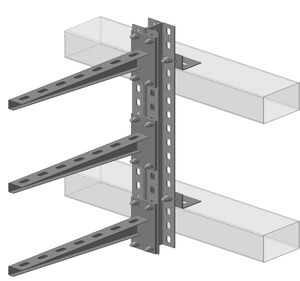

Пример крепления DAMS.NK9 80*40-DAMS.GK2t на DAMS.KU4:

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
