Стойка вертикальная NK9

Конфигуратор маркировки
Высота:
Ширина:
Глубина:
Материал:
Кол-во дверей:
Артикул изделия:

По согласованию возможно изготовление изделий с другими типоразмерами, материалами и покрытиями.

DAMS.NK9

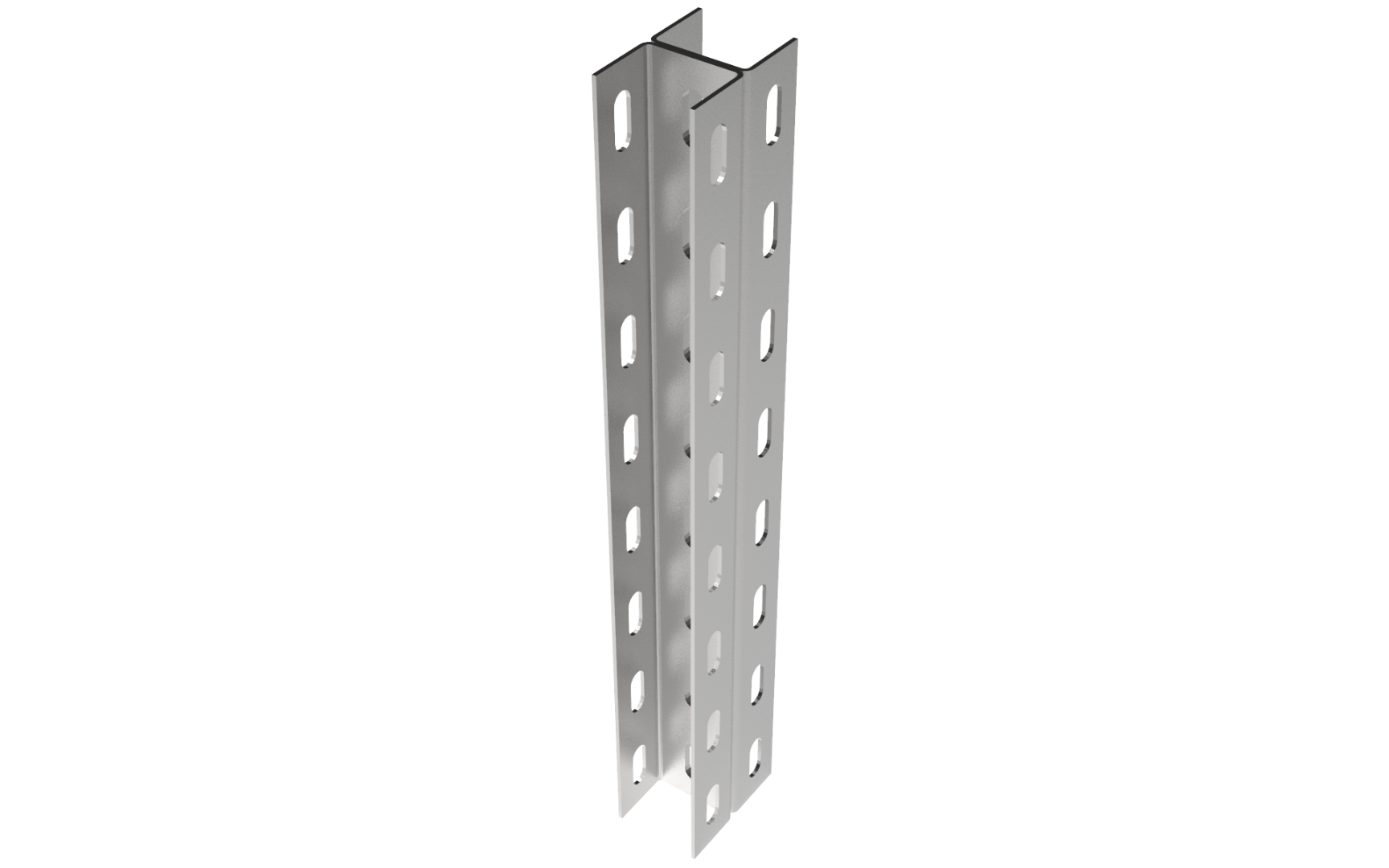

В основе конструкции вертикальной консоли DAMS.NK9 используется сдвоенный перфошвеллер DAMS.SHPv3 45*33, что позволяет устанавливать горизонтальные консоли DAMS. GK6 и DAMS.GK2t с двух сторон. Стойки DAMS.NK9 крепятся к горизонтальным поверхностям (потолкам) при помощи DAMS. VO9; вертикальным поверхностям (стенам) при помощи анкеров, либо к металлоконструкциям при помощи DAMS.KS8 или DAMS.KU4.

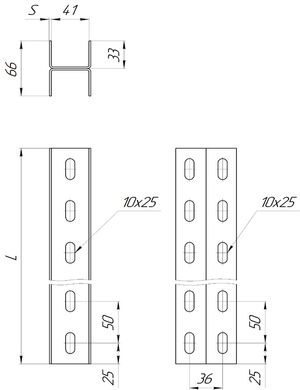

Габаритные и присоединительные размеры:

Размер, мм Толщина, мм Нагрузка, кг* Вес, кг/шт. Артикул
400 2 310 1,3 DAMS.NK9 400
400 2,5 372 1,58 DAMS.NK9 2,5-400
400 3 439 1,92 DAMS.NK9 3,0-400
500 2 290 1,62 DAMS.NK9 500
500 2,5 348 1,98 DAMS.NK9 2,5-500
500 3 411 2,4 DAMS.NK9 3,0-500
600 2 270 1,94 DAMS.NK9 600
600 2,5 324 2,38 DAMS.NK9 2,5-600
600 3 382 2,88 DAMS.NK9 3,0-600
800 2 240 2,58 DAMS.NK9 800
800 2,5 288 3,18 DAMS.NK9 2,5-800
800 3 340 3,84 DAMS.NK9 3,0-800
1000 2 220 3,24 DAMS.NK9 1000
1000 2,5 264 3,96 DAMS.NK9 2,5-1000
1000 3 312 4,8 DAMS.NK9 3,0-1000
1200 2 200 3,88 DAMS.NK9 1200
1200 2,5 240 4,76 DAMS.NK9 2,5-1200
1200 3 283 5,76 DAMS.NK9 3,0-1200
1500 2 190 4,86 DAMS.NK9 1500
1500 2,5 228 5,94 DAMS.NK9 2,5-1500
1500 3 269 7,2 DAMS.NK9 3,0-1500
1800 2 170 5,82 DAMS.NK9 1800
1800 2,5 204 7,14 DAMS.NK9 2,5-1800
1800 3 241 8,64 DAMS.NK9 3,0-1800
2000 2 150 6,46 DAMS.NK9 2000
2000 2,5 180 7,92 DAMS.NK9 2,5-2000
2000 3 212 9,6 DAMS.NK9 3,0-2000
2200 2 130 7,12 DAMS.NK9 2200
2200 2,5 156 8,72 DAMS.NK9 2,5-2200
2200 3 184 10,56 DAMS.NK9 3,0-2200
2500 2 100 8,08 DAMS.NK9 2500
2500 2,5 120 9,92 DAMS.NK9 2,5-2500
2500 3 142 12,02 DAMS.NK9 3,0-2500
3000 2 100 9,7 DAMS.NK9 3000
3000 2,5 120 11,9 DAMS.NK9 2,5-3000
3000 3 142 14,42 DAMS.NK9 3,0-3000

* равномерно распределённая нагрузка на консоль длиной 450 мм.
При двусторонней установке консолей применяется коэффициент 1,8.

Пример крепления DAMS.NK9-DAMS.GK6 на DAMS.KS8:

Виды исполнений:
  • «SS» – нержавеющая сталь 304.
  • «SS316» – нержавеющая сталь 316.
  • «OZ» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, толщина цинкового слоя 15-20 мкм.
  • «GZ» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 16523 оцинкованная методом погружения в расплав цинка по ГОСТ 9.307, толщина цинкового слоя 50-120 мкм.
  • «HK» – низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 19904 без покрытия.
  • «CLR» – предварительно оцинкованная, методом Сендзмира, низкоуглеродистая холоднокатаная сталь 08пс ГОСТ 14918, покрытие – полимерная порошковая краска, цвет в соответствии с таблицей RAL.
Виды климатических исполнений:

УЗ; УХЛ 1,5; УХЛ 2,5; УТ 1,5; УТ 2,5.
